티타늄 시트 & 플레이트

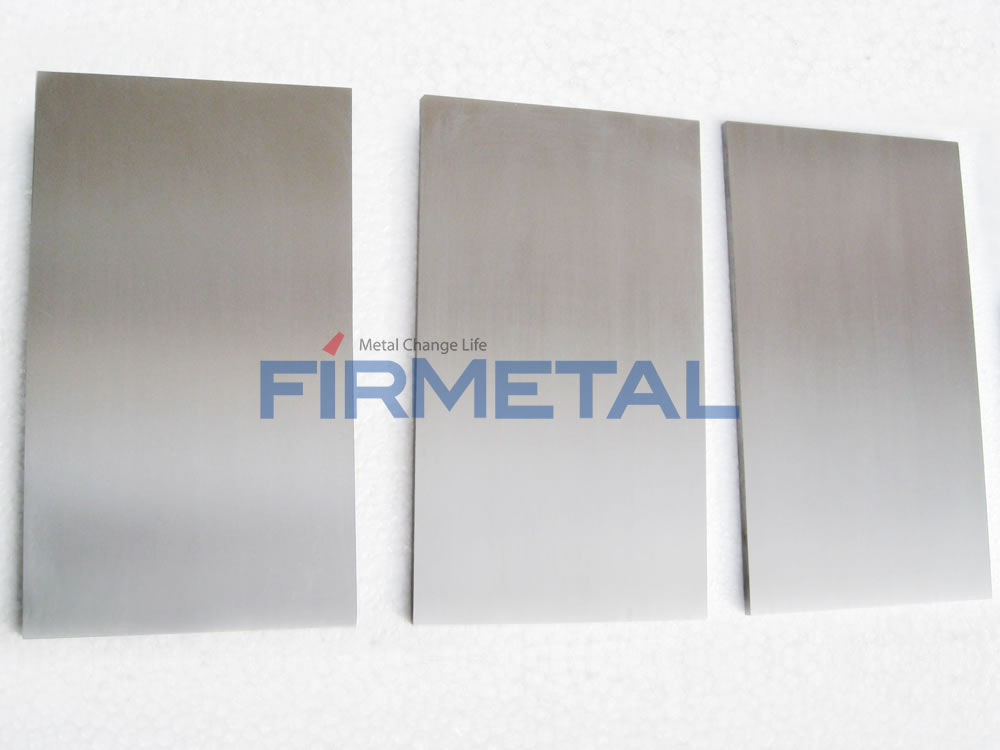

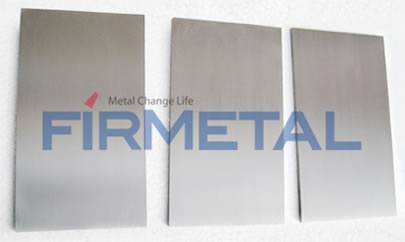

  • 티타늄 시트

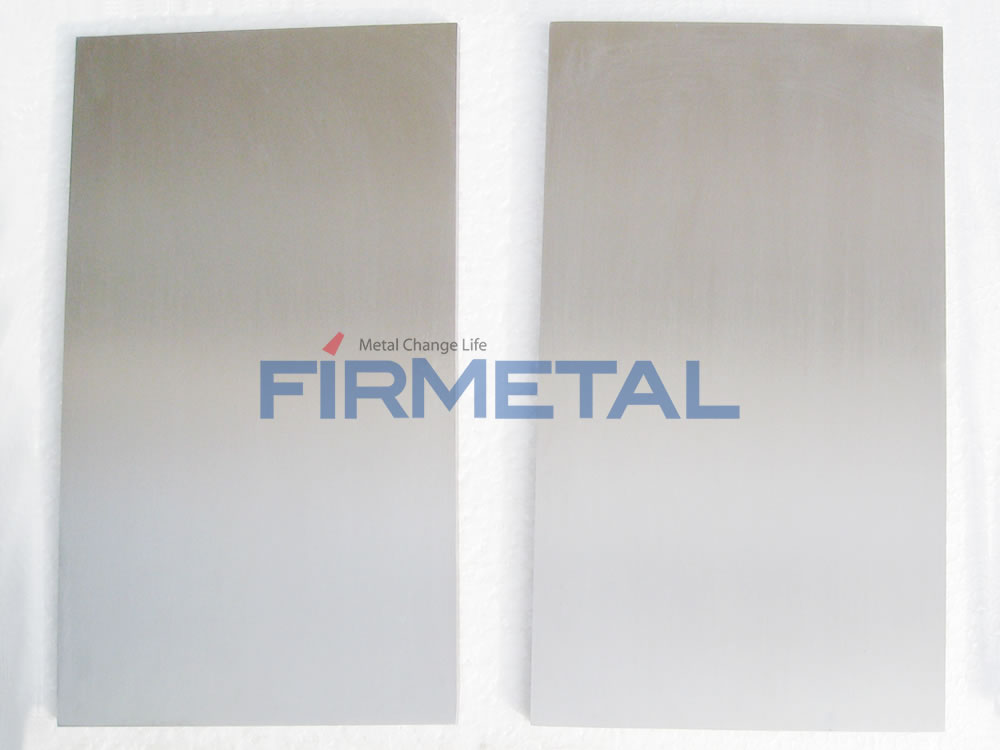

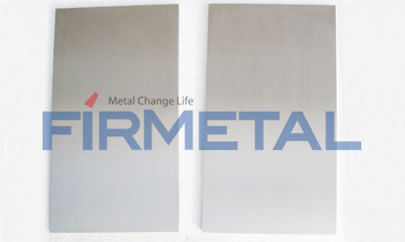

  • 티타늄 판

제품 상세 정보

티타늄 시트 및 티타늄 플레이트 표준

당사의 순수 티타늄 시트 및 플레이트와 티타늄 합금 시트 및 플레이트는 모두 ASTM B265 표준을 따릅니다. 예를 들어 Ti-6Al-4V, Ti-0.2Pd Grade 7, Ti-15V-3Cr-3Sn-3Al 시트 및 플레이트 등이 있습니다.

티타늄 시트 및 티타늄 플레이트 특성

티타늄 및 티타늄 합금의 화학적 요구사항
요소 구성,%
1학년 2학년 3학년 4학년 5학년 6학년 7학년 9학년 11학년 12학년 13학년
질소, 최대값 0.03 0.03 0.05 0.05 0.05 0.03 0.03 0.03 0.03 0.03 0.03
탄소, 최대값 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08
수소, 최대 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015
철, 최대 0.20 0.30 0.30 0.50 0.40 0.50 0.30 0.25 0.20 0.30 0.20
산소, 최대 0.18 0.25 0.35 0.40 0.20 0.20 0.25 0.15 0.18 0.25 0.10
알루미늄 - - - - 5.5 - 6.75 4.0 - 6.0 - 2.5 - 3.5 - - -
바나듐 - - - - 3.5 - 4.5 - - 2.0 - 3.0 - - -
주석 - - - - - 2.0 - 3.0 - - - - -
루테늄 - - - - - - - - - - 0.04 - 0.06
보장 - - - - - - 0.12-0.25 - 0.12-0.25 - -
코발트 - - - - - - - - - - -
몰리브덴 - - - - - - - - - 0.2 - 0.4 -
크롬 - - - - - - - - - - -
니켈 - - - - - - - - - 0.6 - 0.9 0.4 - 0.6
니오븀 - - - - - - - - - - -
지르코늄 - - - - - - - - - - -
실리콘 - - - - - - - - - - -
잔차, 각 항목별 최댓값 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
잔차, 최대 총합 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
티타늄 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형
요소 구성,%
14학년 15학년 16학년 17학년 18학년 19학년 20학년 21학년 23학년 24학년 25학년
질소, 최대값 0.03 0.05 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.05 0.05
탄소, 최대값 0.08 0.08 0.08 0.08 0.08 0.05 0.05 0.05 0.08 0.08 0.08
수소, 최대 0.015 0.015 0.015 0.015 0.015 0.02 0.02 0.015 0.015 0.015 0.015
철, 최대 0.30 0.30 0.30 0.20 0.25 0.30 0.30 0.40 0.25 0.40 0.40
산소, 최대 0.15 0.25 0.35 0.18 0.15 0.12 0.12 0.17 0.13 0.20 0.20
알루미늄 - - - - 2.5 - 3.5 3.0 - 4.0 3.0 - 4.0 2.5 - 3.5 5.5 - 6.5 5.5 - 6.75 5.6 - 6.75
바나듐 - - - - 2. 0- 3.0 7.5 - 8.5 7.5 - 8.5 - 3.5 - 4.5 3.5 - 4.5 3.5 - 4.5
주석 - - - - - - - - - - -
루테늄 0.04 - 0.06 0.04 - 0.06 - - - - - - - - -
보장 - - 0.04 - 0.08 0.04 - 0.08 0.04 - 0.08 - 0.04 - 0.08 - - 0.04 - 0.08 0.04 - 0.08
코발트 - - - - - - - - - - -
몰리브덴 - - - - - 3.5-4.5 3.5-4.5 14.0-16.0 - - -
크롬 - - - - - 5.5-6.5 5.5-6.5 - - - -
니켈 0.4 - 0.6 0.4 - 0.6 - - - - - - - - 0.3 - 0.8
니오븀 - - - - - - - 2.2-3.2 - - -
지르코늄 - - - - - 3.5 - 4.5 3.5 - 4.5 - - - -
실리콘 - - - - - - - 0.15-0.25 - - -
잔차, 각 항목별 최댓값 0.1 0.1 0.1 0.1 0.1 0.15 0.15 0.1 0.1 0.1 0.0
잔차, 최대 총합 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
티타늄 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형
요소 구성,%
26학년 27학년 28학년 27학년 30학년 31학년 32학년 33학년 34학년 35학년 36학년
질소, 최대값 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.05 0.03
탄소, 최대값 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.04
수소, 최대 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.0035
철, 최대 0.30 0.20 0.25 0.25 0.30 0.30 0.25 0.30 0.30 0.20-0.80 0.03
산소, 최대 0.25 0.18 0.15 0.13 0.25 0.35 0.11 0.25 0.35 0.25 0.16
알루미늄 - - 2.5 -3.5 5.5 -6.5 - - 4.5 - 5.5 - - 4.5 -5.0 -
바나듐 - - 2.0 - 3.0 3.5 - 4.5 - - 0.6 - 1.4 - - 1.1 - 2.1 -
주석 - - - - - - 0.6 - 1.4 - - - -
루테늄 0.08 - 0.14 0.08 - 0.14 0.08 - 0.14 0.08 - 0.14 - - - 0.02- 0.04 0.02- 0.04 - -
보장 - - - - 0.04 - 0.08 0.04 - 0.08 - 0.01 - 0.02 0.01 - 0.02 - -
코발트 - - - - 0.20 - 0.80 0.20 - 0.80 - - - - -
몰리브덴 - - - - - - 0.6 - 1.2 0.1-0.2 0.1-0.2 1.5-2.5 -
크롬 - - - - - - - 0.35-0.55 0.35-0.55 - -
니켈 - - - - - - - - - - -
니오븀 - - - - - - - - - - 42.0-47.0-
지르코늄 - - - - - - 0.6 -1.4 - - - -
실리콘 - - - - - - 0.06 -0.14 - - 0.20-0.40 -
잔차, 각 항목별 최댓값 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.0
잔차, 최대 총합 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
티타늄 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형 균형
산업용 순수 티타늄 시트 및 플레이트 특성
제품 모양 상태 δ or d/mm 방 온도
σb/MPa σP0.2/MPa δ5/% ψ/% α/(。) αKU/kJ·m-2 HBS
≥ 　
1학년 시트 어닐링됨 0.3 - 2.0 280 - 420 170 45 - 140 - -
2.1 - 5.0 30 140
5.1 - 10.0 30 -
2학년 0.3 - 2.0 370 - 350 250 40 - 140 - -
2.1 - 5.0 30 130
5.1 - 10.0 30 -
3학년 0.3 - 1.0 440 - 620 320 35 - 100 - -
1.1 - 2.0 30 　 100
2.1 - 5.0 25 　 80
5.1 - 10.0 25 　 -
10.1 - 25.0 20 　 -
4학년 0.3 - 1.0 540 - 720 410 30 - 90 - -
1.1 - 2.0 25 　 90
2.1 - 5.0 20 　 80
5.1 - 10.0 20 　 -
산업용 순수 티타늄 시트 및 플레이트 성형성
성형성 등급 냉간 상태 열간 상태
최소값 또는
제한 데이터		 작동 데이터 최소값 또는
제한 데이터		 작동 데이터
최소 굽힘 반경 3학년 (1.5 - 2.0)δ (2.5 - 3.0)δ (1.0 - 1.2)δ (1.5 - 1.8)δ
4학년 (1.7 - 2.0)δ (2.7 - 3.2)δ (1.0 - 1.5)δ (1.5 - 2.0)δ
최종 인장 계수 3학년 2.0 - 2.1 1.7 - 1.75 2.5 2.0 - 2.4
4학년 1.96 - 2.0 1.65 - 1.72 2.5 2.0 - 2.4
플랜지 계수 제한 3학년 1.75 - 1.8 1.6 - 1.7 > 2.0 1.7 - 1.8
4학년 1.7 - 1.78 1.52 - 1.62 > 2.0 1.7 - 1.8
압력 제한 계수 평면 압력 3학년 0.22 - 0.24 - > 0.3 -
4학년 0.20 - 0.24 - > 0.3 -
구형 압력 3학년 - - > 0.5 -
4학년 - - > 0.5 -
