탄탈호일 & 스트립

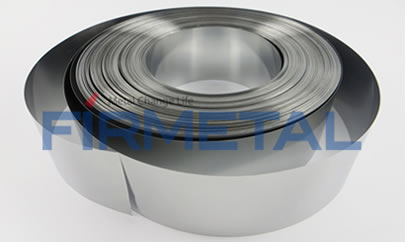

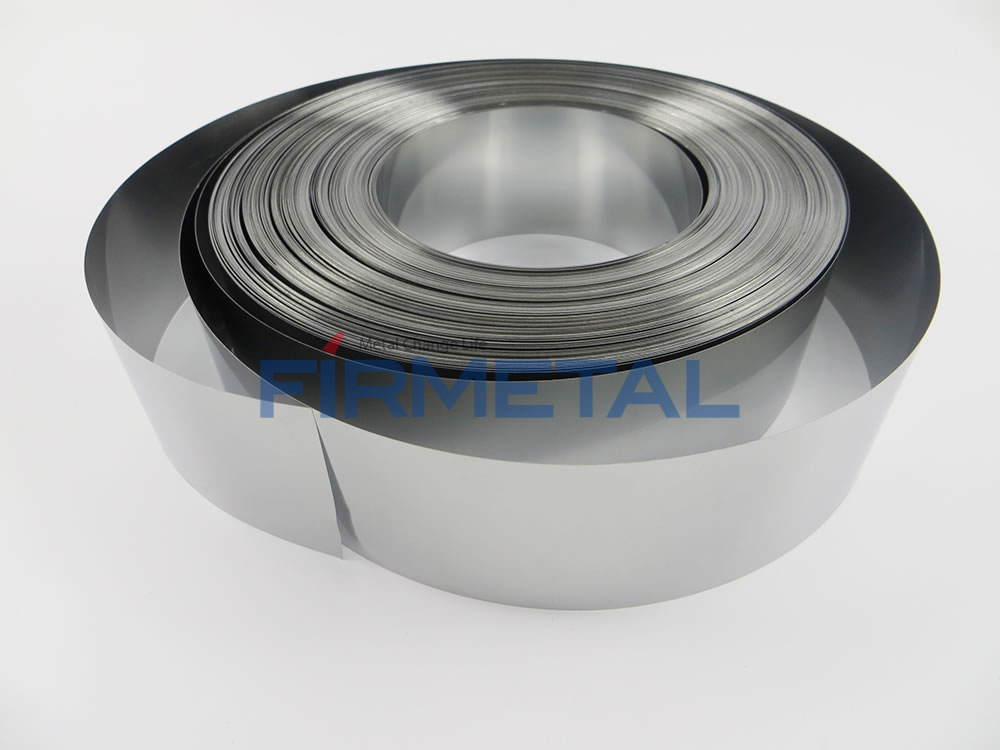

  • 탄탈륨 호일
  • 탄탈륨 스트립

제품 상세 정보

탄탈륨 호일 및 탄탈륨 스트립 제품 표준

모든 탄탈륨 호일 및 탄탈륨 스트립(UNS R05200), Ta-2.5W 및 Ta-2.5W 스트립(UNS R05252), Ta-10W 호일 및 Ta-10W 스트립(UNS R05255), Ta-40Nb 호일 및 Ta-40Nb 스트립(UNS R05240)은 ASTM B708 ​​표준을 따릅니다.

탄탈륨호일 및 탄탈륨 스트립 생산 기술

  • 공정 흐름:
    전자빔을 이용한 탄탈륨 잉곳 용해 – 단조 가공(400°C 이하) – 어닐링 – 조가공 – 어닐링 – 스트립 압연 – 어닐링 – 포일 압연 – 열처리.

  • 단조 공정에는 냉간 프레스를 사용하는 것이 가장 좋으며, 단조 온도는 400°C를 넘지 않아야 합니다 (400°C에서 단조품 표면이 푸른색으로 변합니다). 냉간 단조는 접촉면이 넓고 재료 균일성이 뛰어나 가스 불순물로 인한 오염을 줄일 수 있습니다.

  • 탄탈륨 포일 및 탄탈륨 스트립은 냉간 압연 공정을 통해 제조됩니다. 전체 가공률은 슬래브 두께의 80%에서 90%에 달하며, 최종 제품의 두께는 판재 두께의 6%에서 8% 수준입니다. 압연된 시트의 표면 품질을 보장하기 위해 결함, 오염 및 압연 자국이 없는 표면 상태가 요구됩니다.

일반 탄탈륨 및 탄탈륨 합금 포일 및 스트립 치수
제품 치수 (mm) 형태
두께 폭 길이
Ta 포일 및 스트립 0.0254 - 0.15 5 - 300 100 - 6000 포일, 스트립
Ta 포일 및 스트립 0.15 - 0.5 50 - 1000 100 - 6000 포일, 스트립
Ta2.5W 포일 및 스트립 0.02 - 0.09 < 152 ≥ 10000 스트립
화학적 요구 사항
Content, Max, Weight%
원소 전자빔 주조/진공 아크 주조 R05200 순수 탄탈륨 소결 R05400 순수 탄탈륨 전자빔 주조/진공 아크 주조 R05255 90% 탄탈륨 10% 텅스텐 전자빔 주조/진공 아크 주조 R05252 97.5% 탄탈륨 2.5% 텅스텐 전자빔 주조/진공 아크 주조 R05240 60% 탄탈륨 40% 니오븀
C 0.010 0.010 0.010 0.010 0.010
O 0.015 0.03 0.015 0.015 0.020
N 0.010 0.010 0.010 0.010 0.010
H 0.0015 0.0015 0.0015 0.0015 0.0015
Fe 0.010 0.010 0.010 0.010 0.010
Mo 0.020 0.020 0.020 0.020 0.020
Nb 0.100 0.100 0.100 0.50 35.0 - 42.0
Ni 0.010 0.010 0.010 0.010 0.010
Si 0.005 0.005 0.005 0.005 0.005
Ti 0.010 0.010 0.010 0.010 0.010
W 0.05 0.05 9.0 - 11.0 2.0 - 3.5 0.050
Ta 나머지 나머지 나머지 나머지 나머지
탄탈륨 및 탄탈륨 합금 박판 스트립의 치수 및 공차
두께 두께 공차 폭 폭 공차 길이 길이 공차
Grade 1 Grade 2
< 0.1 ± 0.015 ± 0.02 50 - 150 ± 2.0 100 - 20000 ± 2.0
0.1 - 0.2 ± 0.015 ± 0.02 50 - 240 ± 2.0 100 - 20000 ± 2.0
> 0.2 - 0.3 ± 0.02 ± 0.03 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.3 - 0.5 ± 0.03 ± 0.04 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.5 - 0.8 ± 0.04 ± 0.06 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.8 - 1.0 ± 0.06 ± 0.08 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 1.0 - 1.5 ± 0.08 ± 0.12 50 - 650 ± 3.0 100 - 6000 ± 4.0
> 1.5 - 2.0 ± 0.12 ± 0.16 50 - 650 ± 3.0 100 - 4000 ± 4.0
> 2.0 - 3.0 ± 0.16 ± 0.18 50 - 650 ± 5.0 100 - 4000 ± 5.0
> 3.0 - 4.0 ± 0.18 ± 0.20 50 - 650 ± 5.0 100 - 3000 ± 5.0
> 4.0 - 6.0 ± 0.20 ± 0.24 50 - 650 ± 5.0 100 - 2000 ± 5.0
저희는 고객이 요청하는 공차에 맞춰 제품을 생산할 수 있습니다.
학년 및 반 어닐링된 상태
  최대 인장 강도,
최소값, psi (MPa)		 항복 강도, 최소값, psi
(MPa) (2% 오프셋)		 연신율, 최소값, %
(1인치 게이지 길이)
순수 탄탈륨
(R05200)
(R05400)
판재, 시트 및 스트립		 두께 0.060인치 미만
두께 0.060인치 이상		 30 000 (207)
25 000 (172)		 20 000 (138)
15 000 (103)		 20
30
90% 탄탈륨 –
10% 텅스텐
(R05255)		 시트 및 스트립
플레이트		 70 000 (482)
70 000 (482)		 60 000 (414)
55 000 (379)		 15
20
97.5% 탄탈륨 –
2.5% 텅스텐
(R05252) 		두께 0.125인치 미만
두께 0.125인치 이상		 40 000 (276)
40 000 (276)		 30 000 (207)
22 000 (152)		 20
25
탄탈륨 60% –
니오븀 40% (R05240)		 두께 0.060인치 미만
두께 0.060인치 이상		 35 000
35 000		 20 000 (138)
15 000 (103)		 25
25

탄탈륨 호일 및 탄탈륨 스트립 적용

탄탈륨 호일은 진공 용광로의 가열 부품, 단열 부품 및 적재 용기로 사용할 수 있습니다. 화학 산업에서는 보일러, 히터, 냉각기, 다양한 기구 등에 사용됩니다. 항공우주 및 의료기기 분야에서도 널리 사용됩니다. 탄탈륨 호일은 또한 포일 커패시터에도 사용됩니다.
탄탈륨 호일 적용 사례
