티타늄 잎 & 바

  • 티타늄 막대
  • 티타늄 바

제품 상세 정보

티타늄 봉 및 티타늄 바 표준

당사의 티타늄 판재 및 봉, 티타늄 합금 봉 및 바는 모두 ASTM B348 표준을 준수합니다. 예를 들어 Ti-6Al-4V, Ti-0.2Pd Grade 7, Ti-15V-3Cr-3Sn-3Al 봉 및 바 등이 있습니다.

티타늄 리프 & 티타늄 바 속성

산업용 순수 티타늄 잎 및 바 속성
제품 모양 상태 δ or d/mm 방 온도
σb/MPa σP0.2/MPa δ5/% ψ/% α/(。) αKU/kJ·m-2 HBS
≥ 　
1학년 막대 어닐링됨 80 - 90 ≥ 280 170 24 30 - - -
2학년 ≥ 370 250 20 30 - - -
3학년 ≥ 440 320 18 30 - - -
4학년 ≥ 540 410 15 25 - - -
3학년 21 - 100 ≥ 440 320 20 40 - - -
Ti-6Al-4V 합금의 특성
모양 상태 δ or d/mm 방 온도 400˚C
σb/MPa σP0.2/MPa δ5/% ψ/% α/(。) αKU/kJ·m-2 σb/MPa σ100/MPa
≥
막대 어닐링됨 8 - 90 ≥ 895 825 10 25 400 - 620 570
막대 어닐링됨 ≤ 50 ≥ 930 860 10 25 400 - 590 570
51 - 70 ≥ 895 825 10 25 400 - 590 570
막대 어닐링됨 21 - 50 ≥ 930 860 10 25 - - 615 570
50 - 75 ≥ 895 825 10 25 - - 615 570
75 - 100 ≥ 895 825 10 25 345 - 615 570
≥ 895 825 95 20 - - - -
100 - 150 ≥ 895 825 10 25 295 - 600 600
≥ 895 825 9 20 - - - -
150 - 220 ≥ 895 825 10 20 - - - -
≥ 895 825 8 18 - - - -
막대 어닐링됨 21 - 100 ≥ 895 825 10 25 - - - -
100 - 150 ≥ 895 825 9 20 - - - -
150 - 220 ≥ 895 825 8 15 - - - -
다양한 온도 조건에서 Ti-6Al-4V 합금의 충격 인성
모양 d/mm 상태 θ/˚C αKu/kJ·m-2 θ/˚C αKu/kJ·m-2
막대 20 어닐링됨 - 70 432 400 1550
- 40 484 450 1790
- 20 477 500 1850
20 460 600 1910
150 668 700 2110
250 1090 800 2640
350 1390 　 　

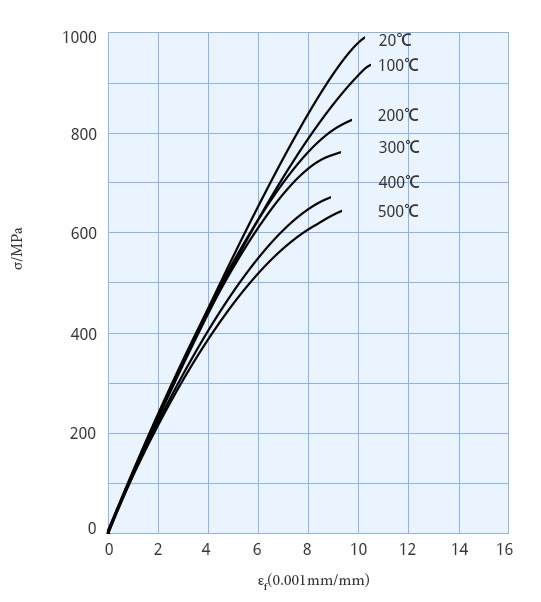

Ti-6Al-2Sn-4Zr-6Mo 합금 봉 및 바의 이중 열처리 후 인장 응력-변형률 곡선
Ti-6Al-2Sn-4Zr-6Mo 합금 봉 및 바의 이중 열처리 후 인장 응력-변형률 곡선

도움이 필요하시면 저희에게 연락주세요.

견적을 요청하세요.
