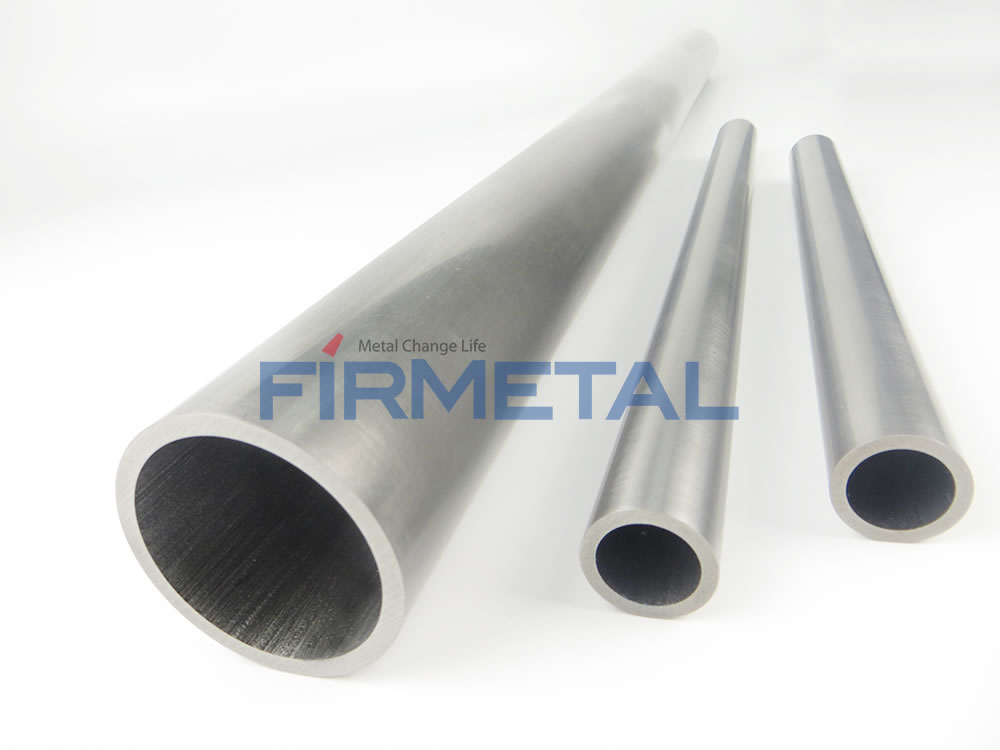

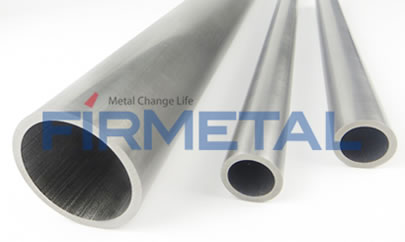

니오븀 튜브

  • 니오븀 튜브
  • 니오븀 파이프

제품 상세 정보

니오븀튜브 스탠다드

모든 니오븀 및 니오븀 합금 튜브 제품은 ASTM B394 표준을 준수하며, 고순도 니오븀 튜브(R04200, R04210), Nb1Zr 튜브(R04251, R04261), Nb10Zr, C-103, Cb-752, C129Y, FS-85, Nb-50Ti 등이 이에 해당합니다.

니오븀튜브 기술

  • 니오븀 튜브 압출 생산을 위한 기술 공정은 다음과 같습니다. 준비, 전력 주파수 유도 가열(600 ± 10℃), 유리 분말 윤활, 2차 전력 주파수 유도 가열(1150 ± 10℃), 리밍(단면적 감소율 20.0% 미만), 3차 전력 주파수 유도 가열(1200 ± 10℃), 소량 변형, 압출(압출비 10 이하, 단면적 감소율 90% 미만), 공랭 과정을 거쳐 최종적으로 니오븀 튜브의 열간 압출 공정을 완료합니다.

  • 이 방법으로 생산된 니오븀 무계목 튜브는 충분한 열처리 가공성을 보장합니다. 소량 변형 압출 방식을 통해 니오븀의 유동성 문제를 해결했으며, 성능 및 치수는 사용자 요구 사항을 충족합니다.

니오븀 및 니오븀 합금 튜브 등급 및 표준
분류 국가 등급 표준
튜브 미국 R04200, R04210, R04251, R04261 ASTM B394
니오븀 및 니오븀 합금 튜브 쌍합 (wt%≤)
원소 니오븀 R04200 니오븀 R04210 Nb-1% 지르코늄 R04251 Nb-1% 지르코늄 R04261
C 0.01 0.01 0.01 0.01
N 0.01 0.01 0.01 0.01
O 0.015 0.025 0.015 0.025
H 0.0015 0.0015 0.0015 0.0015
Zr 0.02 0.02 0.8 to 1.2 0.8 to 1.2
Ta 0.1 0.3 0.1 0.5
Fe 0.005 0.01 0.005 0.01
S 0.005 0.005 0.005 0.005
W 0.03 0.05 0.03 0.05
Ni 0.005 0.005 0.005 0.005
Mo 0.010 0.020 0.010 0.050
Hf 0.02 0.02 0.02 0.02
Ti 0.02 0.03 0.02 0.03
B 2ppm - 2ppm -
Al 0.002 0.005 0.002 0.005
Be 0.005 - 0.005 -
Cr 0.002 - 0.002 -
C 0.002 - 0.002 -
니오븀 및 니오븀 합금 튜브 치수 및 용인
외부 직경(D)/인치(mm) 외부 지름 용인/인치(mm) 내부 직경 용인/인치(mm) 벽 두께 용인/%
0.187 < D < 0.625 (4.7 < D < 15.9) ± 0.004 (0.10) ± 0.004 (0.10) 10
0.625 < D < 1.000 (15.9 < D < 25.4) ± 0.005 (0.13) ± 0.005 (0.13) 10
1.000 < D < 2.000(25.4 < D < 50.8) ± 0.0075 (0.19) ± 0.0075 (0.19) 10
2.000 < D < 3.000(50.8 < D < 76.2) ± 0.010 (0.25) ± 0.010 (0.25) 10
3.000 < D < 4.000(76.2 < D < 101.6) ± 0.0125 (0.32) ± 0.0125 (0.32) 10
공차는 고객의 요청에 따라 조정될 수 있습니다.
