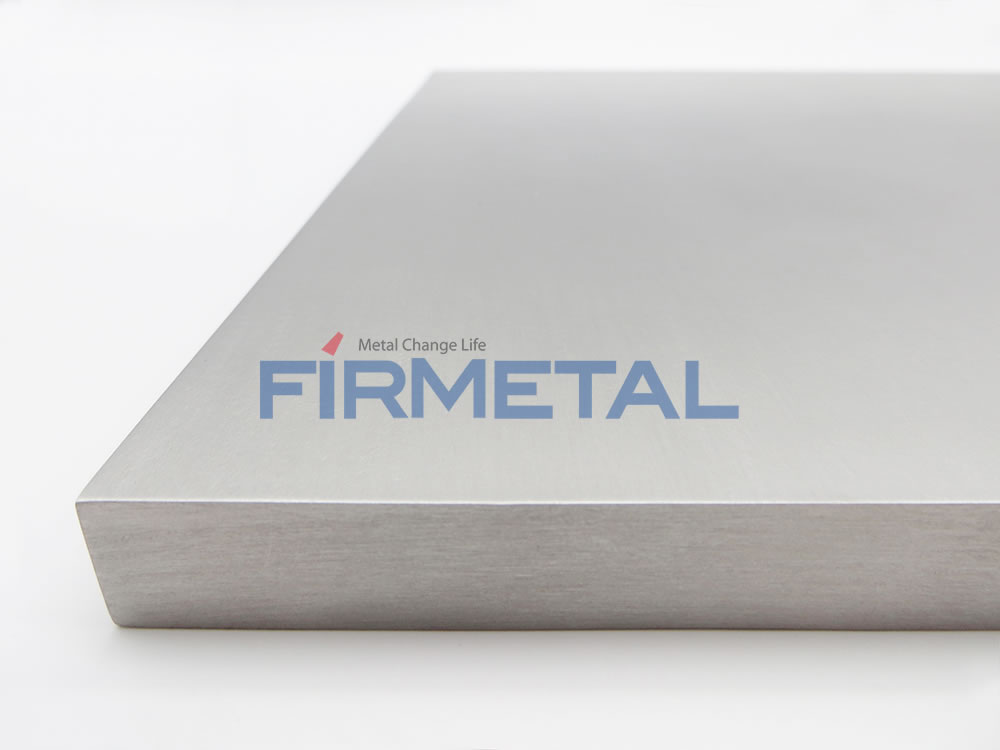

니오븀 시트 & 플레이트

  • 니오븀 시트
  • 니오븀 판

제품 상세 정보

니오븀 시트 및 니오븀 판재 표준

모든 니오븀 및 니오븀 합금 시트 및 판재 제품은 순수 니오븀 시트 및 판재(R04200, R04210), Nb1Zr(R04251, R04261), Nb10Zr, C-103, Cb-752, C-129Y, FS-85, Nb-50Ti 시트 및 판재 등을 포함하여 ASTM B393 표준을 준수합니다.

니오븀 시트 & 니오븀 판재 소개

니오븀의 융점은 2468℃이고 밀도는 8.6 g/cm3입니다. 니오븀은 내부식성, 내고온성, 가공성이 우수한 특성을 지니고 있어 전자 산업, 철강 산업, 화학 산업, 광학, 보석 제조, 초전도 기술, 항공우주 기술 등 다양한 분야에 폭넓게 사용되고 있습니다. 니오븀 시트 및 판재는 Nb 제품 중 가장 일반적인 형태입니다.

니오븀 시트 및 니오븀판 생산기술

  • 니오븀 판재는 일반적으로 냉간 압연으로 제조됩니다. 전체 가공률은 슬래브 두께의 80%~90%로 조절되며, 각 단계별 가공률은 슬래브 두께의 6%~8%로 조절됩니다. 판재의 표면 품질을 확보하기 위해 단조 성형용 블랭크는 결함이 없고 오염되지 않아야 하며, 롤러 표면 또한 깨끗해야 합니다.

  • 니오븀 합금 시트, 니오븀 스트립 및 니오븀 포일의 가공 및 열처리 공정 흐름은 다음과 같습니다. 니오븀 잉곳 전자빔 용해 — 상온(또는 400℃ 미만) 단조 — 어닐링 — 조압연 — 어닐링 — 스트립 압연 — 어닐링 — 포일 압연 — 열처리.

  • 순수 니오븀 시트, 니오븀 스트립 및 니오븀 호일, 니오븀-1% 지르코늄 시트, 스트립 및 호일을 비롯한 기타 니오븀 합금 시트, 스트립 및 호일은 모두 동일한 기술로 제조됩니다.

니오븀 합금 시트, 포일 및 스트립 등급, 표준 및 적용 범위
제품 등급 표준 적용 분야
Nb1Zr R04261 입력 ASTM B393 전자 산업, 초전도
Nb R04210 입력 ASTM B393 전자 산업, 초전도 스퍼터링, 타겟
니오븀 및 니오븀 합금 시트의 화학적 조성
원소 유형 1
(원자로급 비합금 니오븀)
R04200		 유형 2
(상업용 비합금 니오븀)
R04210		 유형 3
(원자로급 니오븀-1% 지르코늄)
R04251		 유형 4
(상업용 니오븀-1% 지르코늄)
R04261
최대 중량 비율 (별도로 명시된 경우 제외)
C 0.01 0.01 0.01 0.01
N 0.01 0.01 0.01 0.01
O 0.015 0.025 0.015 0.025
H 0.0015 0.0015 0.0015 0.0015
Zr 0.02 0.02 0.8 - 1.2 0.8 - 1.2
Ta 0.1 0.3 0.1 0.5
Fe 0.005 0.01 0.005 0.01
Si 0.005 0.005 0.005 0.005
W 0.03 0.05 0.03 0.05
Ni 0.005 0.005 0.005 0.005
Mo 0.010 0.020 0.010 0.050
Hf 0.02 0.02 0.02 0.02
Ti 0.02 0.03 0.02 0.03
니오븀 및 니오븀 합금 판재 기계적 특성
등급 최대 인장 강도,
최소, psi(MPa)		 항복 강도(0.2% 오프셋),
최소, psi(MPa)		 1인치(25.4mm) 게이지 길이에서의 연신율, 최소, %
0.010인치 이상 0.010인치 미만
유형 1 및 2 18 000 (125) 10 500 (73) 20 15
유형 3 및 4 28 000 (195) 18 000 (125) 20 15
니오븀 및 니오븀 합금 판재, 스트립 및 포일 치수 및 공차 (mm)
두께 두께 공차 폭 폭
공차		 길이 길이
공차
1학년 2학년
0.025 - 0.1 ± 0.005 ± 0.008 50 - 150 ± 2.0 100 - 20 000 ± 2.0
0.1 - 0.2 ± 0.015 ± 0.02 50 - 240 ± 2.0 100 - 20 000 ± 2.0
> 0.2 - 0.3 ± 0.02 ± 0.03 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.3 - 0.5 ± 0.03 ± 0.04 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.5 - 0.8 ± 0.04 ± 0.06 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.8 - 1.0 ± 0.06 ± 0.08 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 1.0 - 1.5 ± 0.08 ± 0.12 50 - 650 ± 3.0 100 - 6 000 ± 4.0
> 1.5 - 2.0 ± 0.12 ± 0.16 50 - 650 ± 3.0 100 - 4 000 ± 4.0
> 2.0 - 3.0 ± 0.16 ± 0.18 50 - 650 ± 5.0 100 - 4 000 ± 5.0
> 3.0 - 4.0 ± 0.18 ± 0.20 50 - 650 ± 5.0 100 - 3000 ± 5.0
> 4.0 - 6.0 ± 0.20 ± 0.24 50 - 650 ± 5.0 100 - 2000 ± 5.0
공차는 고객의 요청에 따라 조정될 수 있습니다.

니오븀 시트 및 니오븀 플레이트 적용 분야

니오븀 시트 및 플레이트는 산업, 전구, 난방 및 열 차폐 전기 진공 장비에 사용됩니다. 고순도 니오븀 시트는 순도와 균일성에 대한 요구 사항이 더 높으며, 초전도 선형 가속기의 공동 재료로 사용할 수 있습니다. 니오븀 시트 및 스트립에 대한 가장 큰 수요는 제철 기업에서 발생하며, 해당 재료는 주로 냉간 압연 산세척 및 침지 탱크, 제트 펌프 및 관련 시스템 배관 부품에 사용됩니다.
니오븀 시트 적용 분야
