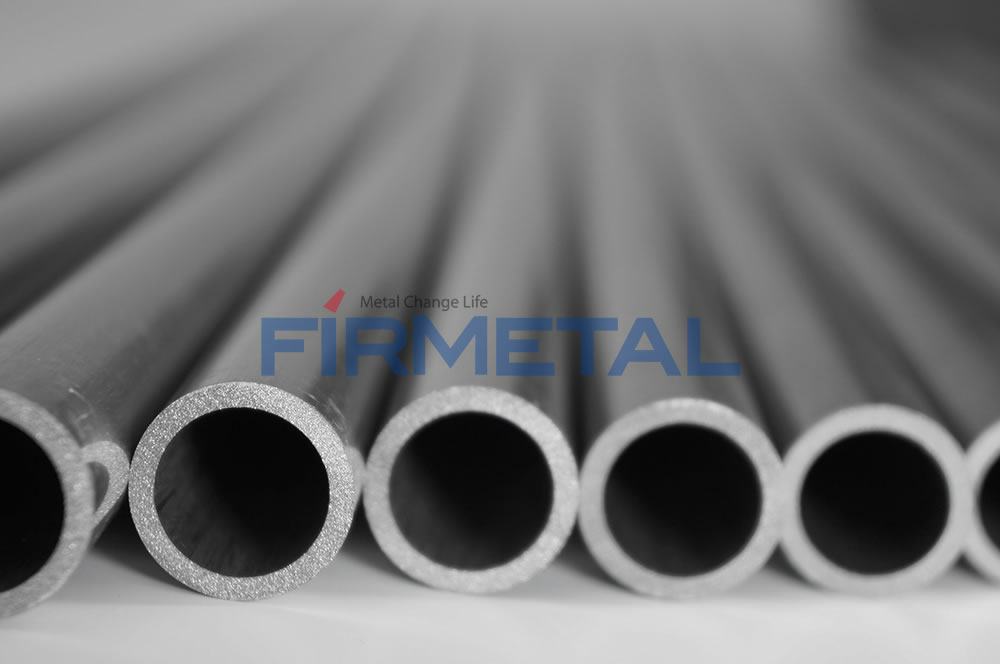

탄탈륨 튜브

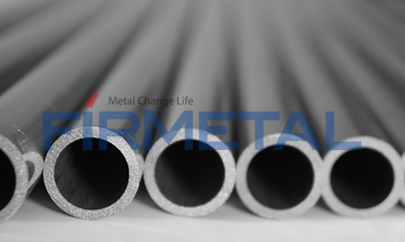

  • 탄탈륨 튜브

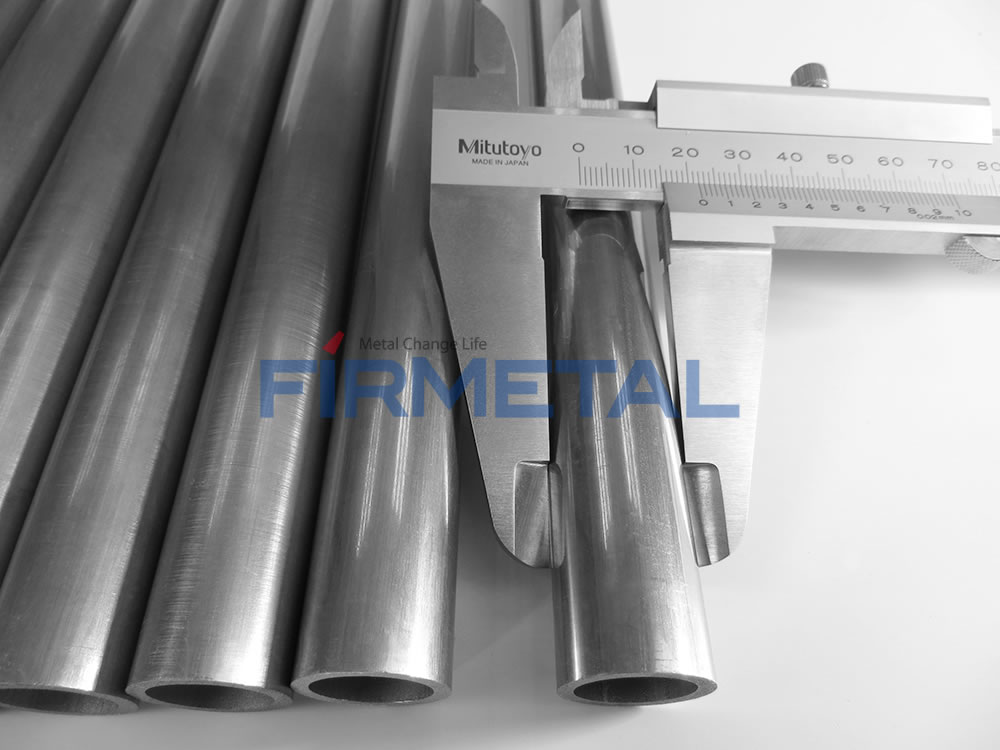

  • 탄탈륨 파이프

제품 상세 정보

탄탈륨 튜브 제품 표준

당사의 순수 탄탈륨 튜브(UNS R05200), Ta 2.5W 튜브(UNS R05252), Ta 10W 튜브(UNS R05255) 및 Ta 40Nb 튜브(UNS R05240)는 ASTM B521 표준을 충족하며, 고객의 도면 및 요청에 따라 맞춤 제작이 가능합니다.

탄탈륨튜브 생산기술

  • 탄탈륨(Ta)은 용접 튜브와 무이음 튜브로 제작될 수 있으며, 이들은 모두 산업계에서 널리 사용됩니다. 무이음 튜브는 압출, 튜브 축소 또는 판재 심가공을 통해 제작됩니다. 용접 튜브는 스트립을 성형하여 튜브 형태로 만든 후 GTAW 용접으로 이음매를 접합하여 제작됩니다.

탄탈륨 및 탄탈륨 합금 튜브 치수 및 공차 (mm)
외경 외경 공차 벽 두께
공차		 외경 외경 공차 벽 두께 공차
1 - 3 ± 0.04 벽 두께의 ± 10% 3 - 5 ± 0.06 벽 두께의 ± 10%
> 5 - 15 ± 0.08 > 15 - 25 ± 0.10
> 25 - 35 ± 0.13 > 35 - 40 ± 0.13
> 40 - 50 ± 0.15
저희는 고객이 요청하는 공차에 맞춰 제품을 생산할 수 있습니다.
미국 탄탈륨 및 탄탈륨 합금 튜브 치수 및 공차
외경 D/인치(mm) 외경 공차/인치(mm) 벽 두께 공차/%
D < 1 (25.4) ± 0.004 (± 0.102) 10
1 < D < 1.5 (25.4 < D < 38.1) ± 0.005 (± 0.127) 10
1.5 < D < 2 (38.1 < D < 50.8) ± 0.006 (± 0.152) 10
2 < D < 2.5 (50.8 < D < 63.5) ±0.007 (± 0.178) 10
2.5 < D <3 (63.5 < D < 88.9) ±0.010 (± 0.254) 10
저희는 고객이 요청하는 공차에 맞춰 제품을 생산할 수 있습니다.
탄탈륨 및 탄탈륨 합금 용접관 및 무계목관 성능 비교
　 장점 단점 사양
용접 튜브 1) 벽 두께가 균일하고 내면 품질이 우수합니다. 1) 유연성이 떨어져 다양한 사양의 소량 생산에는 적합하지 않습니다. 일반적으로 대량 생산에 적합합니다.
2) 높은 생산 효율성과 낮은 비용 2) 용접 이음매는 종종 약점이 될 수 있습니다.
3) 대구경 튜브 생산이 용이함 3) 용접 이음매 청소가 어려움
4) 짧은 생산 리드 타임 4) 타원형 모양을 제어하기 어렵습니다.
5) 제품 품질 관리가 용이함 5) 스트립의 치수 정밀도에 대한 요구 사항이 높음
무계목관 1) 소형 규격 튜브 및 모세관 생산 가능 1) 벽 두께의 균일성 제어가 어려움 일반적으로 소량 다품종 생산에 적합
2) 뛰어난 유연성으로 소량 다품종 생산에 적합합니다. 2) 생산 리드 타임이 길고 수율이 낮습니다.
3) 튜브 전체의 성능이 균일합니다. 3) 복잡한 장비와 막대한 투자가 필요합니다.
　 4)대구경 튜브를 생산하는 것은 어렵습니다.
탄탈륨 및 탄탈륨 합금 튜브의 기계적 특성
제품 탄탈륨 튜브 Ta 2.5W 튜브 Ta10W 튜브 Ta40Nb 튜브
인장 강도/psi (Mpa) ≥ 30000 (207) 40000 (276) 70000 (481) 40000 (276)
항복 강도/psi (MPa) ≥ 20000 (138) 28000 (193) 60000 (414) 28000 (193)
신장률 (표준 측정 길이: 25.4mm 또는 50.8mm) / % ≥ 25 ≥ 20 ≥ 15 ≥ 20

탄탈륨튜브 적용

탄탈륨은 주로 내식성 및 초전도 산업에 사용됩니다. 내식성 노즐이나 전극 튜브로 제작할 수 있습니다. 또한 탄탈륨은 반응 용기, 파이프, 응축기, 베이요넷 히터 및 열교환기, 나선형 코일, U자형 튜브, 열전대 보호관, 액체 금속 용기 및 파이프 등과 같은 화학 제품 제조에도 널리 사용됩니다.
탄탈륨 튜브 적용 사례
