탄탈시트 & 플레이트

  • 탄탈륨 시트
  • Tantalum plate

제품 상세 정보

탄탈륨 시트 및 탄탈륨 판 제품 표준

모든 탄탈륨 시트 및 탄탈륨 판(UNS R05200, UNS R05400), Ta2.5W 시트 및 Ta2.5W 판(UNS R05252), Ta10W 시트 및 Ta10W 판(UNS R05255), Ta-40Nb 시트 및 Ta40Nb 판(UNS R05240)은 ASTM B708 표준을 따릅니다.

탄탈륨 시트 및 탄탈륨판 생산 기술

  • 대부분의 탄탈륨 판재는 냉간 가공 방식으로 생산됩니다. 두꺼운 판재는 대부분 진공 상태에서 어닐링 처리됩니다. 탄탈륨은 상변이가 일어나지 않기 때문에 가열 및 냉각 속도에 특별한 제약은 없습니다. 어닐링 공정에는 4단 롤링기가 사용됩니다. 탄탈륨은 무른 금속이기 때문에 제조 및 운송 과정에서 긁힘이 발생하지 않도록 각별한 주의를 기울여야 합니다.

  • 일반적으로 150~300mm 크기의 탄탈륨 잉곳을 사용하여 80~100mm 두께의 판재를 만든 후, 이 판재를 냉간 압연합니다. 압축률은 95% 이상에 달할 수 있습니다.

  • 일반적인 압연 공정은 표면에 산화물이 생성되는 것을 방지하기 위해 실온 또는 실온과 유사한 온도에서 진행됩니다.

  • 열간 압연 과정에서 온도가 1000℃에 도달하면 재결정화로 인해 심각한 산화 현상이 발생합니다.

탄탈륨
제품 등급 ASTM 표준
Ta 시트 R05200 ASTM B708
Ta2.5W 시트 R05252 ASTM B708
Ta10W 시트 R05255 ASTM B708
Ta40Nb 시트 R05240 ASTM B708
화학적 요구사항
함량, 최대, 중량%
원소 전자빔 주조/진공 아크 주조 R05200 순수 탄탈륨 소결 R05400 순수 탄탈륨 전자빔 주조/진공 아크 주조 R05255 90% 탄탈륨 10% 텅스텐 전자빔 주조/진공 아크 주조 R05252 97.5% 탄탈륨 2.5% 텅스텐 전자빔 주조/진공 아크 주조 R05240 60% 탄탈륨 40% 니오븀
C 0.010 0.010 0.010 0.010 0.010
O 0.015 0.03 0.015 0.015 0.020
N 0.010 0.010 0.010 0.010 0.010
H 0.0015 0.0015 0.0015 0.0015 0.0015
Fe 0.010 0.010 0.010 0.010 0.010
Mo 0.020 0.020 0.020 0.020 0.020
Nb 0.100 0.100 0.100 0.50 35.0 - 42.0
Ni 0.010 0.010 0.010 0.010 0.010
Si 0.005 0.005 0.005 0.005 0.005
Ti 0.010 0.010 0.010 0.010 0.010
W 0.05 0.05 9.0 - 11.0 2.0 - 3.5 0.050
Ta 나머지 나머지 나머지 나머지 나머지
일반 탄탈륨 및 탄탈륨 합금 시트 및 플레이트 치수
제품 치수 (mm) 형태
두께 너비 길이
타 시트 0.2 - 1.0 1000 100 - 6000 시트
Ta2.5W 시트 0.2 - 1.0 1000 100 - 6000 시트
Ta10W 시트 0.2 - 1.0 650 100 - 6000 시트
Ta40Nb 시트 0.2 - 1.0 650 100 - 6000 시트
Grade 및 형태 어닐링 조건
치수 최소 인장 강도,
psi (MPa)		 최소 항복 강도, psi
(MPa) (2% 오프셋)		 최소 연신율, %
(1인치 게이지 길이)
비합금 탄탈륨
(R05200)
(R05400)
판재, 시트 및 스트립		 < 0.060인치 두께
≥0.060인치 두께		 30 000 (207)
25 000 (172)		 20 000 (138)
15 000 (103)		 20
30
탄탈륨 90% –
텅스텐 10%
(R05255)		 시트 및 스트립
플레이트		 70 000 (482)
70 000 (482)		 60 000 (414)
55 000 (379)		 15
20
탄탈륨 97.5% –
텅스텐 2.5%
(R05252) 		< 0.125 in. thick
≥0.125 in. thick		 40 000 (276)
40 000 (276)		 30 000 (207)
22 000 (152)		 20
25
탄탈륨 60% –
니오븀 40%
(R05240)		 < 0.060인치 두께 미만
≥0.060인치 두께 이상		 35 000
35 000		 20 000 (138)
15 000 (103)		 25
25

탄탈륨 시트 및 탄탈륨 판 적용 분야

탄탈륨은 가공성이 뛰어난 금속으로, 냉간 단조, 압연, 펀칭, 인발, 스피닝, 압출, 굽힘 등 다양한 방법으로 가공할 수 있습니다. 탄탈륨의 고온 가공은 불활성 가스 보호 환경에서 이루어져야 합니다. 고성능 탄탈륨 시트와 탄탈륨 스트립은 표면에 산화막이 형성된 후에도 6번까지 원형 컵 형태로 가공할 수 있습니다 (이 과정에서 어닐링은 필요하지 않습니다).
탄탈륨 및 탄탈륨 합금 시트는 고온 내성 및 내식성이 뛰어난 소재입니다. 화학적 안정성은 유리와 유사하며, 강도와 강성은 저탄소강과 비슷합니다. 고온에서의 열 강도는 텅스텐 및 텅스텐 합금 다음으로 높습니다. 이러한 특성 덕분에 탄탈륨 및 탄탈륨 합금 시트는 화학 물질 보관 및 고온 용광로에 사용되는 우수한 소재입니다.
탄탈륨 시트 적용 분야

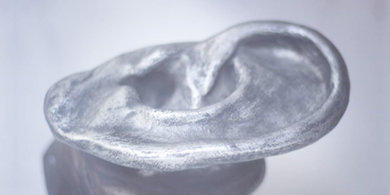

의료 분야에서 탄탈륨 시트는 인공 귀 제작에 사용될 수 있습니다. 뛰어난 가공성 덕분에 인공 귀를 인체에 적합하게 만들 수 있으며, 실제 귀와 거의 차이가 없는 외관을 구현할 수 있습니다. 산업 분야에서는 탄탈륨 시트를 스피닝 및 딥 드로잉 공법을 통해 컵, 캡, 튜브, 원뿔, 노즐 등으로 가공할 수 있습니다. 전자, 고온 및 원자로 용기 분야에서도 탄탈륨 시트는 다양한 제품에 널리 사용됩니다.

도움이 필요하시면 저희에게 연락주세요.

견적을 요청하세요.
